Marshall Valvestate はVシリーズの発売から既に30年近くが経過しており、色々と不都合が出てくる時期となっています。　
いくら名器と言えども劣化した機材はその実力を発揮することが出来ずメンテナンスを必要とします。　しかし、メンテナンスには多額の費用が掛かりポットのガリの修理(ポット交換)でも、ショップで修理をすると諭吉が飛ぶくらいの費用が掛かります。　そのため、接点復活材を多用して取り合えず何とか音が出る状態にしてオークションなどに出品されているのを見かけます。

それを知らずに買ってしまい、後になって不具合が発生して困っている人達の為に、多少の手助けができればと思い、マーシャルアンプでも人気が高かったバルブステートシリーズに良くある不良個所と修理方法を掲載してみました。

しかし、ここで掲載している修理方法により、発生した事故等に関しましては責任を負いませんので、修理はあくまでも自己責任で行ってください。

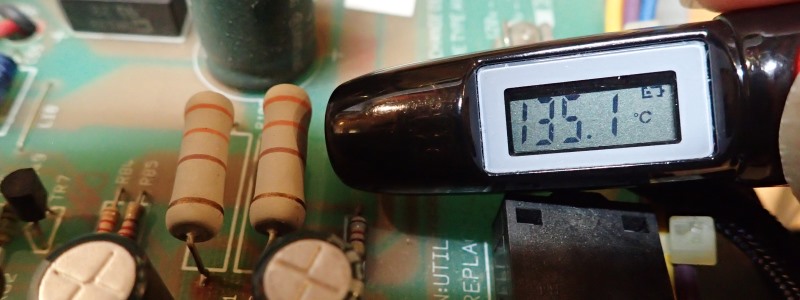

得にMarshall Valvestate での危険な個所は電源部などに使われている大型の抵抗です。　この温度が130℃以上に上がりますので火傷する場合があります。アンプの修理は感電だけではなく、火傷にも注意が必要です。

熱くなっている個所を指で触って確認する方もいらっしゃいますが、小型の非接触赤外線温度計が有ると便利です。

□　ジャックの不良
この現象はValvestateに限らず、多くのマーシャルアンプに共通して発生する不具合で、原因はジャックの接触不良です。
特に SEND RETURN のジャックはプラグが刺さっていない状態ではバイパス機能が働き信号が伝達されますが、使う頻度が少なく接点に埃が付いたり、金属が酸化して導通不良となる事で音が出なくなったり不安定な状態となります。

修理方法はジャックを交換するか、接点部分の酸化膜や埃を除去する事で治ります。
ジャック不良の確認方法は、エフェクタ用のケーブルをSENDとRETURNに直接つなぐことで音が出れば、間違いなくジャックプレートが原因です。。

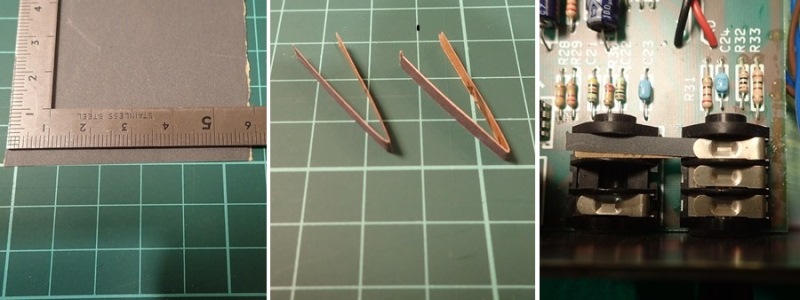

先ずは、1000～2000番程度のサンドペーパー(紙やすり)を3mm×60mm程度にカッターナイフで切断します。
カットしたサンドペーパをヤスリ面が外側になるように半分に折ります。(画像中央)
次は接触不良のジャックにプラグを差し込み、接点間のクリアランスを広げ、そこへカットしたサンドペーパーを挟み込みます。(画像右側)　
後は、プラグを抜いて接点間にハンドペーパーを挟み込み、ゆっくり引き抜きます。　これを5～6回繰り返すと接触不良が解消されます。
また、接点復活材をお持ちの方はサンドペーパーに接点復活材を薄く塗り、上記の方法で最後にに一回クリーニングすると防錆効果で長持ちします。

また、何度もプラグを抜き差しすることで、端子のテンションが弱くなっている場合もありますので、プラグを差し込んだ状態で可動接点端子の先端をドライバーなどで少々押し曲げるとテンションが高くなる事で接圧も高くなり、接触不良が改善されます。

□　真空管の劣化
Valvestate　Vシリーズにはブーストチャンネルのプリアンプに真空管が使われています。　真空管はが他の電子部品よりも寿命が短く、急に壊れる事は有りませんが徐々に劣化が進んで行きます。　劣化の度合いを見るためには真空管専用のテスターが必要ですが、ガラスの内部が曇っていたり、電源ONの状態で真空管を軽く叩いてノイズが発生するようでしたら真空管の交換時期です。　また、叩かずともノイズが大きくなっていれば真空管の交換をお勧めします。

どうしてそんなに真空管の交換をお勧めしてしまうかと言うと、Valvestateの真空管はバイアス調整の必要が無いため、好きな真空管を誰でも簡単に交換し、サウンドを変える事ができます。　そのため真空管アンプの入門機としてValvestateのすばらしさを見直して頂きたいためです。

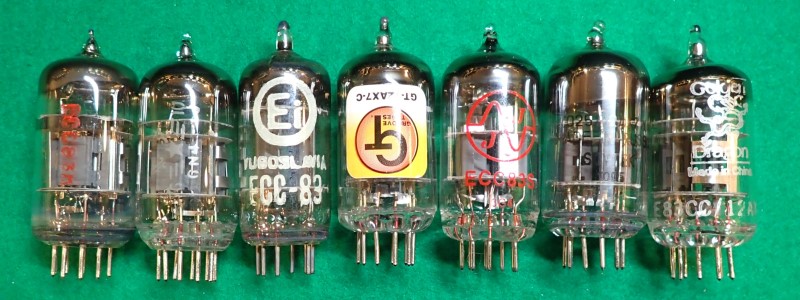

左から
①Marshall(中国)　②Ammoon(中国)　③Ei (ユーゴスラビア　④GROOVE TUBES(スロバキア)　
⑤JJ (スロバキア)　⑥SOVTEC(ロシア)　　⑦Golden Dragon(中国)

お勧めは　GROOVE TUBES(ノイズが少ない)　若しくは JJ(歪みが際立つ)。　　今一なのがMarshall純正及び中国製(バルブらしさが無い)。　　　

□　ハンダクラック・ハンダの劣化
Valvestate　のプリント基板には当たり前ですがハンダが使われています。　この時代のハンダは鉛と錫を混ぜた安物の鉛ハンダが主流でした。
ハンダは熱により溶融し、冷える事で固化しますが、その時点で大きな応力が掛かっています。ハンダは時間と共に劣化する事で凝集力が低下しますので、ある時応力に負けてハンダにクラックが入ります。
マーシャルアンプの故障原因は、このハンダクラックによる故障が多く、ハンダの付け直しにより大半のマーシャルアンプは息きを吹き返します。

症状　Valvestateの電源を入れるとブーンと言うノイズが出る
Ⅰ

□　コンデンサの劣化
Valvestateの電源部 (平滑回路) は少々手抜きな所が有り、ダイオードにより電源を交流から直流に整流し、その後コンデンサにより電気を平滑にしますが、その際リップルと呼ばれる交流電気の破片のようなものが残ります。　このリップルを取り除く為には、高級な電源回路にはチョークコイルやメタルクラッド抵抗を使用しますが、Valvestateには初めからチョークコイルやメタルクラッド抵抗は付いていません。
そのため、Valvestateは新品の状態でもブーンと言うコンデンサだけでは取り切れないハムノイズが少々出ています。　※これは正常です。

しかし、Valvestateも10年20年と使い続けると、徐々ににコンデンサの能力が低下し、平滑効率が悪化しブーンと言うハムノイズが大きくなります。
そのため、コンデンサを交換する事でハムノイズを低減できますが、今回は実験としてコンデンサのグレードと容量を変える事でどれだけハムノイズが低減されるかを検証することにしました。　

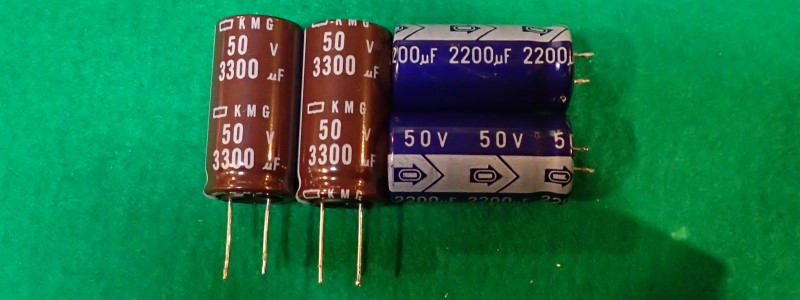

左　容量アップ3300μFのコンデンサ　　　　　　右マーシャル純正2200μFコンデンサ

電源平滑用　電解コンデンサの交換
右の2200μFのコンデンサはValvestate 8080 に付けられていた平滑コンデンサですが、容量を測定すると1900～2000μFまで容量が低下していました。

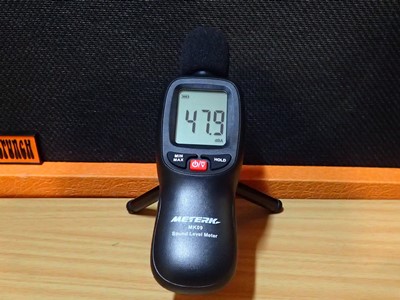

そのため騒音計でハムノイズの音量を測定すると49.5dBと少々高めのノイズを検出。　(　※良品は48dB程度　)
良品との差は1.5dB程度ですが、聞いた感じではその差を明確に感じる事が出来きます。

次に、左のコンデンサは3300μF (1.5倍の容量) のコンデンサで、装着してノイズを測定した結果、48.3dBと多少効果は見られましたがノイズは大きく感じました。

□　トランスの固定不良
Valvestateのトランスの取り付けには、トランスの振動を抑えるためにクッション用のガスケットが挟み込まれています。　しかし、ガスケットは経過時間と共に潰れて,締め付けトルクが低くなったり、固くなる事でトランスの振動が徐々が抑えられなくなりブーンと言う音が大きくなります。　また、コイルの振動が共振する事で信号が発生してブーンと言うハムノイズとなります。

この問題を解決するためには先ずは、増し締めを行います。　しかし、これは結構簡単そうに見えて意外と難しいため、ある程度のスキルが必要となります。　何度かトライしてコツを覚えてください。
とりあえず締め付けの目安はナット側をスパナや小型モンキーで固定し、マイナスドライバーで硬く締め付けます。　そのあとドライバーを1/4回転戻し、締め付けトルクを下げる事でガスケットが振動を吸収しやすくさせます。
※　注意　感電しやすい場所ですので必ずコンセントを抜いて放電させてから作業をしてください。

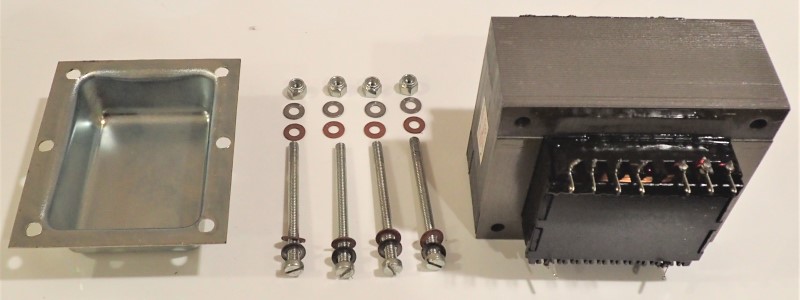

トランスを外した状態。　ねじ側とナット側にそれぞれワッシャと振動防止用として赤茶色のガスケットが付けられています。

□　トランスに使われているワニスの劣化
また、トランスに含侵されているワニスが劣化している場合も多く、耐熱生のワニスを真空充填する事で振動を低減させる事は可能ですが、その様な装置が無い場合にはスプレー式でも多少の効果は見られます。

上の画像はVS100のトランスですが、プラスチックカバー(PBT)が接着剤(エポキシ樹脂)で固定されているためワニスの充填は諦めました。

症状　Valvestateの電源を入れるとブーンと言うノイズが出る
Ⅲ

□　アースの不良
Valvestate　のシャーシには錆止めの酸化メッキが施されています。　メッキと言っても安価な酸化メッキで湿度の高い場所では直ぐに錆が出ます。
特にアースを取る為につけられている爪ワッシャはシャーシのメッキを剥がすため錆び易い個所となります。
アースは余分な電流やノイズを逃がすための役割をしているため、錆びて導通が悪くなるとノイズが発生します。

症状　Valvestateの電源を入れるとブーンと言うノイズが出る
Ⅳ

□　接点復活剤の乱用
マーシャルアンプに使われているポット(可変抵抗器)はガリが出やすく、ガリ対策の為接点復活剤を使う方が多く存在ししますが、正しい接点復活剤の使用方法はなかなか知られていません。
絶対やってはいけない事は、ポットの回転を止めるために開けられた凹の穴から、直接接点復活剤を注入してしまう事です。
良く間違った動画でもやられている方がていますが、これは接点復活剤とは何かを考えていないためです。
接点復活剤とは汚れを落とすものではなく、ポット内部の抵抗と接点を均一に通電させるために有るものですから電気を通す液体です。

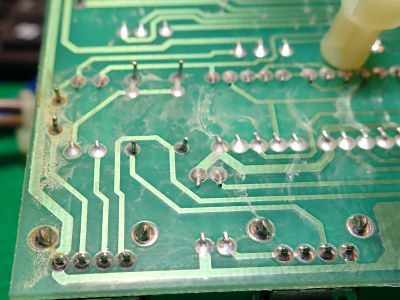

その電気を通す液体がポットから流れ出し、端子を伝わり、基盤全体に広がります。　
そうなると電気絶縁性の基盤は絶縁を失い漏れ電流が発生する事でノイズの原因や、出力低下、そして電気部品の損傷を招きます。

ジャンクで購入したMarshall5210も、接点復活剤の乱用により、回路が微妙にショートしブーンと言うハムノイズが発生していました。
対策としては基盤全体のアルコール洗浄が効果的です。　アルコールは燃料用の物が簡単に手に入ります。
基盤を吊るすような状態にしてから、霧吹き(スプレー容器)に燃料用用アルコールを入れ、上から流し落とすようにアルコールを福付けてゆきます。
茶色の接点復活剤がダラダラと中瀬れ落ちるのでペーパータオルなどを下に弾いておくと良いです。

また、スプレーではボットの内部までアルコールが入りませんので、化粧品を小分けするスポイトを使い、凹穴から直接流し込みます。
その時ポットを回転させると抵抗の汚れが落ちてガリがなくなる事も有り一石二鳥です。

症状　Valvestateの電源を入れるとブーンと言うノイズが出る
Ⅴ

□　プリント基盤　ハンダフラックスによる腐食
Valvestateにはオールドマーシャルと異なりプリント基板が多用されています。　
一般的にプリント基板へハンダ付けをする前処理として、ハンダフラックスと呼ばれる金属とハンダの密着性を向上させるものが使われます。　しかし、ハンダフラックスは金属を腐食させやすい性質をもっていますので、ハンダフラックスが微量に残留した部分はが長い時間をかけて腐食して行きます。
そもそも、電化製品の寿命から見てギターアンプは長く使われすぎていますので、腐食は当たり前と考えるべきです。

腐食の発生個所としては、はんだ付けが密集している場所が多くハンダフラックスが残留し、腐食して行きます。　※下左画像
対応としては、アルコールを付けた綿棒でフラックス成分を吸着させるように拭き取ります。
そして最後の仕上げは歯ブラシで磨きます。

Valvestate Vシリーズにはあまり見かけないが、VSシリーズにはこの問題が多いような気がします。

□　プリント基盤の天ぷら

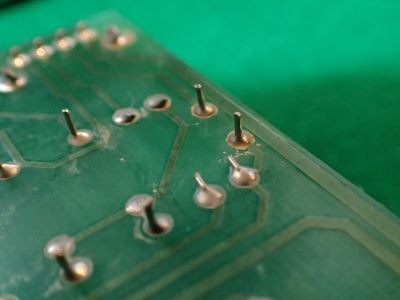

ハンダフラックスを付けすぎると、ラックスの上にハンダが浮いた状態になります。　これを業界?では"天ぷら"と呼びます。　※右上画像の右端の端子
天ぷらの状態になると、初期の出荷検査では通電しているためパスしてしまい、あまり長くない時間で不良が発生します。　買ってから何となくノイズが多いなと思われながら使い続けていると、ある時更にノイズが増えたり、音が途切れたりする現象が起きます。

他の所へも書きましたが、古いマーシャルアンプはハンダの付け直しを行う事は前提であり、多くの問題が解決されます。

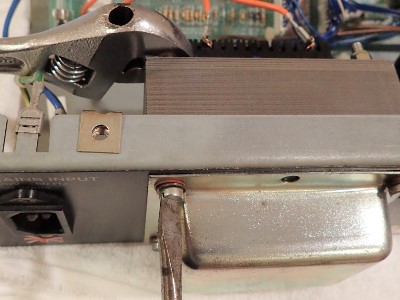

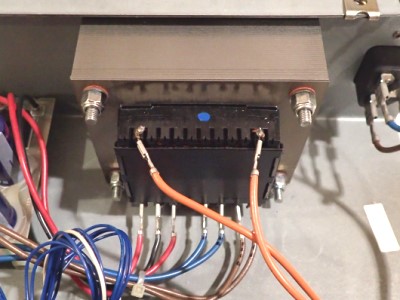

トランスを内側から見た状態	トランスの増し締め、固く締めてから1/4回転戻す
